Hoje, gostaria de apresentar algumas interfaces de áudio comuns para que tenha uma ideia mais clara sobre as portas nos seus dispositivos de áudio.
PS: Pode ver diretamente o diagrama de fichas e interfaces de áudio comuns no final do artigo.
Primeiro, vamos abordar as duas categorias principais de interfaces de sinal de áudio para estabelecer uma base para a compreensão de tipos específicos. As interfaces de sinal de áudio podem ser divididas em:
l Por tipo de sinal: interfaces de áudio analógicas e interfaces de áudio digitais
l Por método de cablagem: interfaces balanceadas e interfaces não balanceadas
As interfaces de áudio analógicas transmitem som em formato analógico. As mais comuns incluem TRS, XLR e RCA. No entanto, são propensas a distorção do sinal.
As interfaces de áudio digitais processam sinais de áudio digitalmente. Os tipos comuns incluem AES/EBU, S/PDIF, interfaces coaxiais e óticas, que podem restaurar melhor o sinal original.
Interfaces Balanceadas vs. Não Balanceadas
As interfaces balanceadas, como TRS e XLR, podem cancelar a interferência e fornecer sinais analógicos de alta qualidade.
As interfaces não balanceadas, como TS e RCA, têm fraca imunidade a ruído e são propensas a ruídos.
Introdução às Interfaces de Áudio Comuns
TRS (Tip-Ring-Sleeve / jack estéreo de 6,35 mm) Resistente ao desgaste, amplamente utilizado em equipamentos de áudio de alta qualidade.
TRS de 1/8" (jack de 3,5 mm, comummente conhecido como “mini TRS”) Esta é uma interface de áudio padrão para placas de som, utilizada pela maioria das placas de som de consumidor (incluindo placas de som integradas). É tipicamente utilizada para ligar dispositivos de áudio como computadores e telemóveis.
TS (Tip-Sleeve) Comumente usado para cabos de instrumentos.
XLR (Conector Canon) Garante uma ligação segura, amplamente utilizado para microfones e outros equipamentos profissionais.

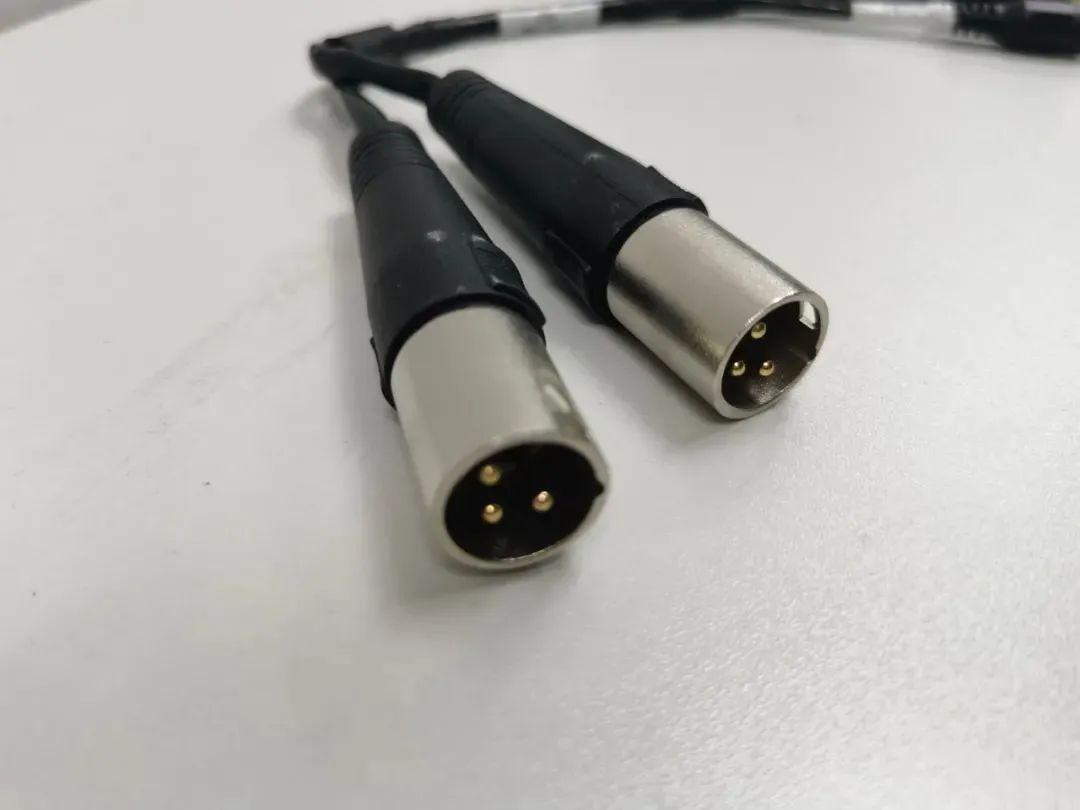

XLR (Conector Canon) XLR consiste numa ficha macho de 3 pinos e uma tomada fêmea com travamento. Graças ao mecanismo de travamento, o XLR proporciona uma ligação altamente segura. É comumente utilizado para microfones, processadores de áudio, unidades de efeitos e outras ligações.
Colunas profissionais e equipamentos de processamento de áudio da Theater Voice são geralmente equipados com interfaces XLR.
RCA (Conector Lotus) Transmite sinais de áudio; um par de cabos é usado para som estéreo.
PS: Para interfaces de áudio RCA estéreo, o canal direito é geralmente marcado a vermelho, e o canal esquerdo a azul ou branco.
Interface AES/EBU
Comumente usada em equipamentos profissionais, pode transmitir sinais de áudio digitais em modo balanceado ou não balanceado.
PS: Embora os conectores XLR padrão pareçam quase idênticos às interfaces AES/EBU, não são recomendados para transmissão de sinal digital. São necessários cabos XLR digitais AES/EBU com uma impedância de 100 ohms para ligar o equipamento pré-etapa e pós-etapa.
S/PDIF inclui interfaces coaxiais e óticas, que podem garantir a qualidade dos sinais de áudio digitais.
PS: Tanto as interfaces digitais coaxiais como as interfaces óticas pertencem à categoria de interfaces S/PDIF.
As interfaces coaxiais digitais incluem tipos RCA e BNC, comumente encontrados em dispositivos como mesas de mistura digitais.
(Interface e ficha coaxial S/PDIF-RCA)
(Interface e ficha coaxial BNC)
A interface Ótica (TOSLINK) transmite sinais digitais através de impulsos de luz, apresentando alta largura de banda e baixa atenuação de sinal. Não deve ser dobrada durante o uso.
Interface MIDI
Utilizada para ligar equipamento de gravação a computadores, para arranjo musical, gravação, etc.
Gráfico de Fichas e Interfaces de Áudio Comuns
Se notas dançantes podem despertar uma profunda ressonância emocional no coração, então as interfaces de áudio são o fulcro. Nós, da Theater Sound, estamos empenhados em fornecer aos utilizadores equipamento de áudio de alta qualidade e uma experiência de áudio excecional. Esperamos que esta introdução lhe tenha dado uma compreensão mais profunda das interfaces de áudio. Além dos tipos comuns abordados aqui, existem muitas outras interfaces, padrões e protocolos de áudio. Devido a limitações de espaço, não são apresentados um por um neste artigo.
